RANGKAIAN PWM (Pulse Width Modulation)


 RANGKAIAN PWM (Pulse Width Modulation)

1.    Pengertian kerja rangkaian PWM-(Pulse Width Modulation)

Pulse Width Modulation (PWM)

Pulse Width Modulation – PWM merupakan salah satu teknik untuk meraih tanda analog berasal dari sebuah piranti digital. Sebenarnya tanda PWM dapat dibangkitkan dengan banyak cara, secara analog memanfaatkan IC op-amp atau secara digital. Secara analog tiap tiap pergantian PWM-nya benar-benar halus, namun secara digital tiap tiap pergantian PWM dipengaruhi oleh resolusi PWM itu sendiri.

Pulse Width Modulation

Pengertian PWM

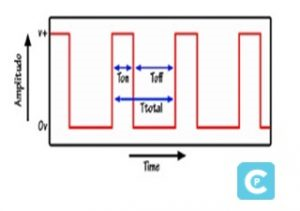

Pulse Width Modulation( PWM) secara universal merupakan suatu metode memanipulasi lebar sinyal yang dinyatakan dengan pulsa dalam satu periode, untuk memperoleh tegangan rata- rata yang berbeda. Bebarapa contoh aplikasi PWM merupakan pemodulasian informasi untuk telekomunikasi,

    Pengontrolan energi ataupun tegangan yang masuk ke beban, regulator tegangan, audio effect serta penguatan, dan aplikasi- aplikasi yang lain. Aplikasi PWM berbasis mikrokontroller umumnya berbentuk pengendalian kecepatan motor DC, pengendalian motor servo, serta pengaturan nyala cerah LED. Oleh sebab itu dibutuhkan uraian terhadap konsep PWM itu sendiri.

2.                  Identifikasikan jenis dan cara kerja rangkaian PWM-(Pulse Width

            Modulation)

Pulse Width Modulation (PWM) secara umum adalah sebuah cara memanipulasi lebar sinyal yang dinyatakan dengan pulsa dalam suatu perioda, untuk mendapatkan tegangan ratarata yang berbeda. Beberapa Contoh aplikasi PWM adalah pemodulasian data untuk telekomunikasi, pengontrolan daya atau tegangan yang masuk ke beban, regulator tegangan, audio effect dan penguatan, serta aplikasi-aplikasi lainnya.





Aplikasi PWM berbasis mikrokontroler biasanya berupa, pengendalian kecepatan motor DC, Pengendalian Motor Servo, Pengaturan nyala terang LED.

JENIS PWM

1. PWM Analog Pembangkitan sinyal PWM yang paling sederhana adalah dengan cara membandingkan sinyal gigi gergaji sebagai tegangan carrier dengan tegangan referensi menggunakan rangkaian opamp comparator



Cara kerja dari komparator analog ini adalah membandingkan gelombang tegangan gigi gergaji dengan tegangan referensi seperti yang terlihat pada Gambar dibawah



saat nilai tegangan referensi lebih besar dari tegangan carrier (gigi gergaji) maka output comparator akan bernilai high. Namun saat tegangan referensi bernilai lebih kecil dari tegangan carrier, maka output comparator akan bernilai low. Dengan memanfaatkan prinsip kerja dari komparator inilah, untuk mengubah duty cycle dari sinyal output cukup dengan mengubahubah besar tegangan referensi. Besarnya duty-cycle rangkaian PWM ini



2. PWM Digital


2.         Analisis hasil rancangan rangkaian PWM- (Pulse Width Modulation) untuk pemancar dan penerima remote control

Siswa diminta untuk memilih salah satu project untuk Menganalisis hasil rancangan rangkaian PWM- (Pulse Width Modulation) untuk pemancar dan penerima remote control sebagai berikut




Rangkaian A



Rangkain B




 LP3 : Produk :

    Soal Esai : Mengunakan Google Forms:

https://docs.google.com/forms/d/e/1FAIpQLSfUn011bsI83pHYMwc_sXavk9hNbYvvapZ_KsNeCyNv9DHGQQ/viewform

D.    Rujukan

https://www.centipedia.net/pulse-width-modulation-pwm/#:~:text=Pengertian%20PWM.%20Pulse%20Width%20Modulation%20%28%20PWM%29%20secara,contoh%20aplikasi%20PWM%20merupakan%20pemodulasian%20informasi%20untuk%20telekomunikasi%2C

https://thecityfoundry.com/pwm-pulse-width-modulation-adalah/



https://smartinyourhand.blogspot.com/2021/11/prinsip-kerja-rangkaian-astable.html



https://abdulelektro.blogspot.com/2019/07/timer-ic555-monostabil-bistabil.html
